MB serisi: model kodu ve seçim tablosu

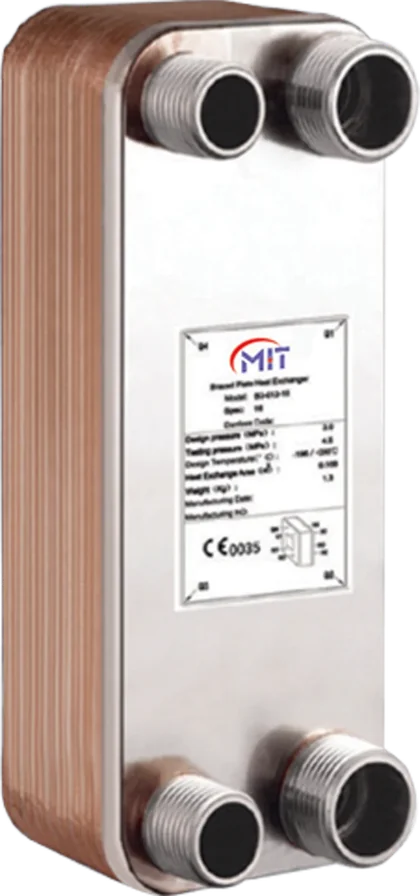

MIT MB serisi, AISI 316L plakaları vakumda bakır veya nikelle lehimlenmiş on iki modelden oluşur: MB-01'den MB-12'ye. Model kodu ürün etiketinde yazar ve eşanjörün modelini, plaka sayısını, dizayn basıncını ve kanal tipini taşır. Malzeme, basınç ve belgeler için lehimli eşanjör sayfasına bakın.
Katalogdaki örnek kod, haneleriyle
MB08503.0HQ
- 1
MMarka koduMIT - 2
BBakır lehimKatalog "bakır kaynak", kılavuz "bakır lehimleme" der. Nikel lehimli tipin harfi kaynaklarda tanımlı değil. - 3
08Model numarası01'den 12'ye; ölçüler ve ısı yükü aşağıdaki tabloda. - 4
50Plaka sayısıMB-08'de 50 plaka: (50 − 2) × 0,050 = 2,4 m² alan, 126 mm derinlik, 13,3 kg (katalog formülleri). - 5
3.0Dizayn basıncı, MPa3,0 MPa = 30 bar. - 6
HPlaka kanalıH geniş açılı, yüksek türbülans; L dar açılı, düşük basınç kaybı; M ikisinin birleşimi. - 7
QDistribütörKapasite tablosunda MB-06'dan MB-11'e kadar yazar.
Kaynak: lehimli ısı eşanjörü ürün kataloğu (01-2019, V1.0), s. 4. Kullanım kılavuzundaki örnekte koda bağlantı hanesi eklenir: MB-08-30-3.0-HQ-F1F2(R1")/F3(H3/8)/F4(H5/8); çift devreli sistem HDQ ile gösterilir (s. 1).
MB-01–MB-12 seçim tablosu
Isı yükünü girin: katalogdaki aralığa giren modeller işaretlenir. Plaka sayısını girin: alan, derinlik ve boş ağırlık o plaka sayısı için hesaplanır. Başlıklardaki düğmelerle sıralayın.
| Model | Isı yükü (kW) | En çok plaka | Isı transfer alanı (m²) | Genişlik × yükseklik (mm) | Derinlik (mm) | Boş ağırlık (kg)sıralama 50 plakaya göre | Standart bağlantı, en çok | Lehimli bağlantı, en çok | Kanal | Distribütör | Teklif |
|---|---|---|---|---|---|---|---|---|---|---|---|

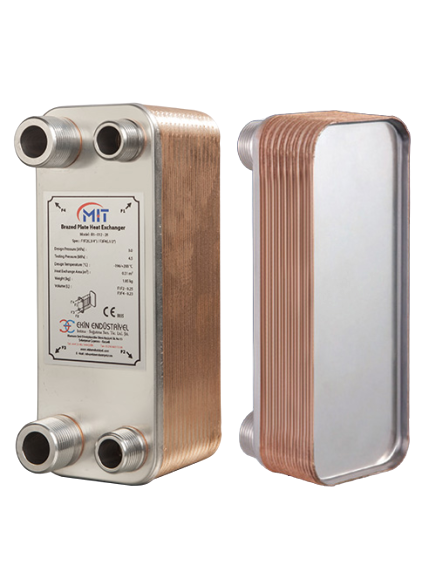

MIT MB-01 | 0,5–4 | 50 | (n − 2) × 0,012 | 73 × 192 | 9 + 2,3n | 0,6 + 0,044n | Dişli, 3/4" | 7/8" | H | – | Teklif |

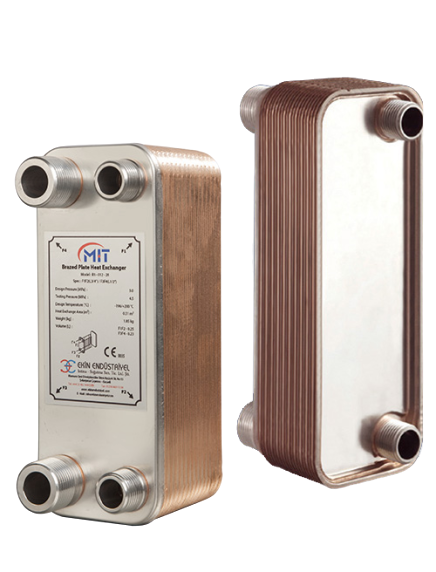

MIT MB-02 | 0,5–4 | 60 | (n − 2) × 0,014 | 73 × 203 | 9 + 2,3n | 0,7 + 0,06n | Dişli, 3/4" | 7/8" | H, L, M | – | Teklif |
MIT MB-03 | 2–10 | 60 | (n − 2) × 0,018 | 89 × 230 | 9 + 2,3n | 1 + 0,06n | Dişli, 3/4" | 7/8" | H | – | Teklif |

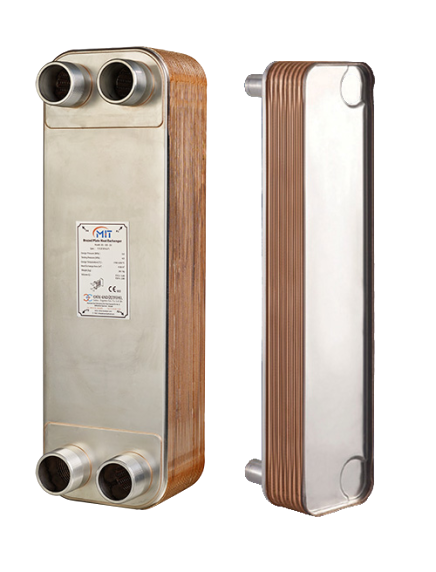

MIT MB-04 | 2–10 | 60 | (n − 2) × 0,022 | 73 × 316 | 9 + 2,3n | 1,1 + 0,09n | Dişli, 3/4" | 7/8" | H, L, M | – | Teklif |

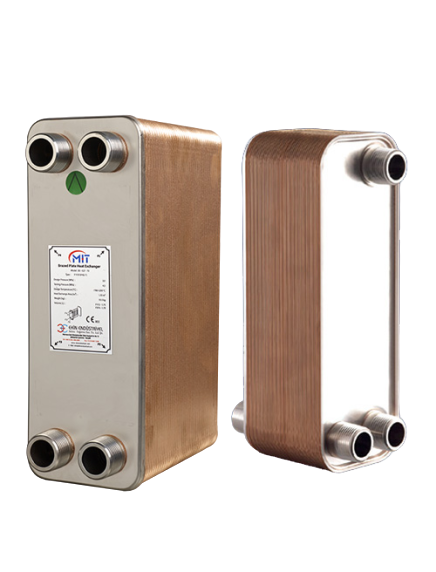

MIT MB-05 | 5–15 | 150 | (n − 2) × 0,026 | 111 × 311 | 9 + 2,3n | 1,2 + 0,13n | Dişli, 1 1/4" | 1 3/8" | H, L, M | – | Teklif |

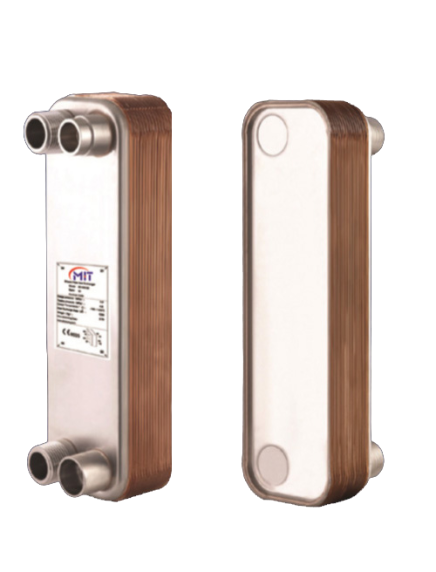

MIT MB-06 | 3–30 | 150 | (n − 2) × 0,030 | 95 × 325 | 9 + 1,5n | 1 + 0,09n | Dişli, 1 1/4" | 1 3/8" | H | Q | Teklif |

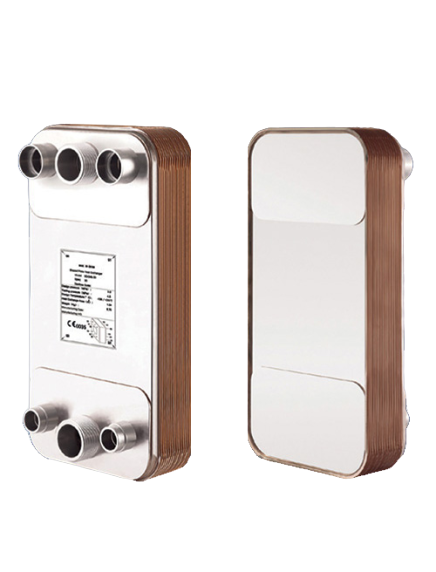

MIT MB-07 | 30–80 | 250 | (n − 2) × 0,120 | 250 × 530 | 13 + 2,3n | 7 + 0,4n | Dişli, 1 1/2" | 1 5/8" | H | Q | Teklif |

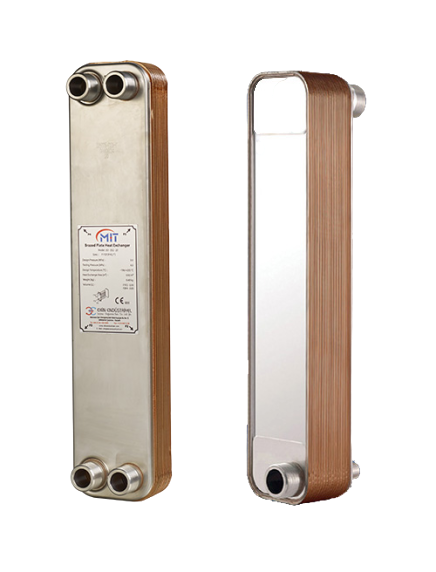

MIT MB-08 | 10–60 | 150 | (n − 2) × 0,050 | 111 × 527 | 9 + 2,34n | 1,8 + 0,23n | Dişli, 1 1/2" | 1 5/8" | H, L, M | Q | Teklif |

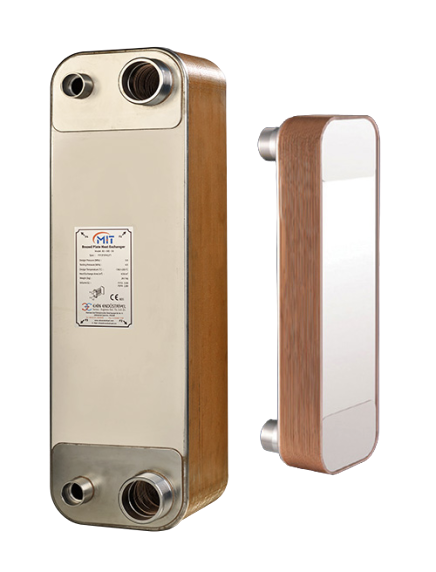

MIT MB-09 | 30–200 | 250 | (n − 2) × 0,095 | 190 × 617 | 10 + 2,4n | 4,6 + 0,41n | Dişli, 2" | 2 1/8" | H, L, M | Q | Teklif |
MIT MB-10 | 60–200 | 198 | (n − 2) × 0,113 | 250 × 490 | 7,6 + 2,3n | 6,5 + 0,38n | Dişli, 2 1/2" | 2 1/8" | H | Q | Teklif |

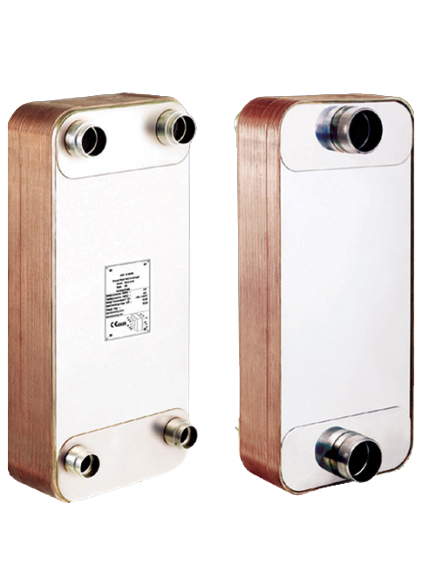

MIT MB-11 | 150–450 | 250 | (n − 2) × 0,21 | 322 × 739 | 13 + 2,8n | 13 + 0,8n | Klemp, 3 1/8" | 3 1/8" | H | Q | Teklif |

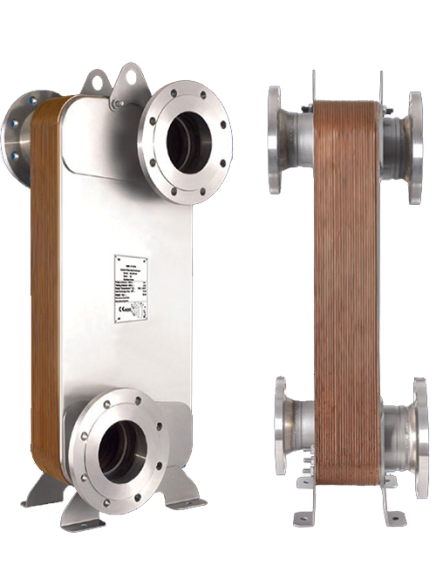

MIT MB-12 | 150–500 | 250 | (n − 2) × 0,26 | 363 × 798 | 13 + 2,8n | 13,5 + 0,97n | Klemp, 4" | 4" | H | – | Teklif |
Isı yükü katalogdaki kapasite aralığıdır; gerçek kapasite akışkana, sıcaklıklara ve plaka sayısına bağlıdır ve model seçimi Ekin'in hesabıyla kesinleşir. Katalogun model sayfaları (s. 5–16) bazı modellerde farklı ısı yükü, en çok plaka ve bağlantı yazar; karşılaştırma teknik değerler sayfasında. Kapasite tablosunda tüm modeller için çift çevrim (D) seçeneği yazar. Revit (RFA) modelleri ekinendustriyel.com'daki ürün sayfasında.
Uygulama şemaları

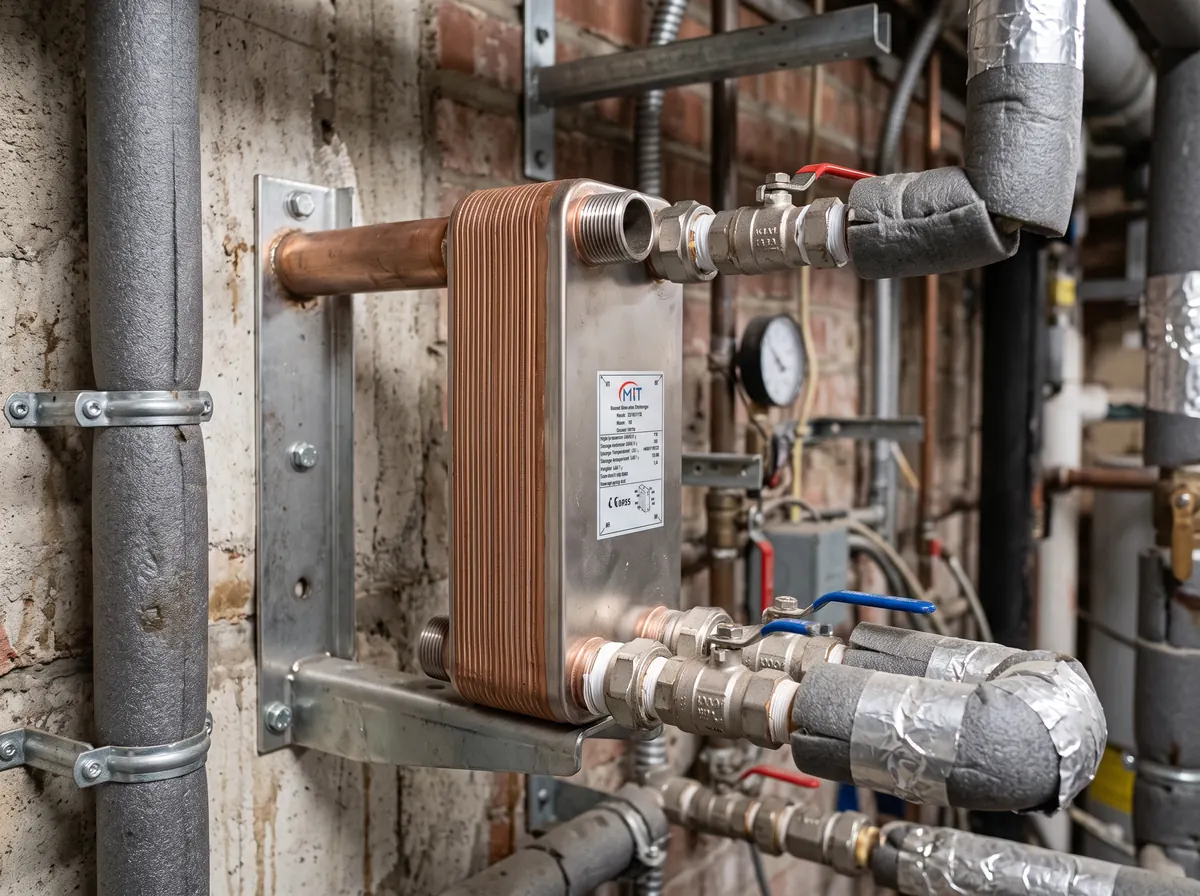

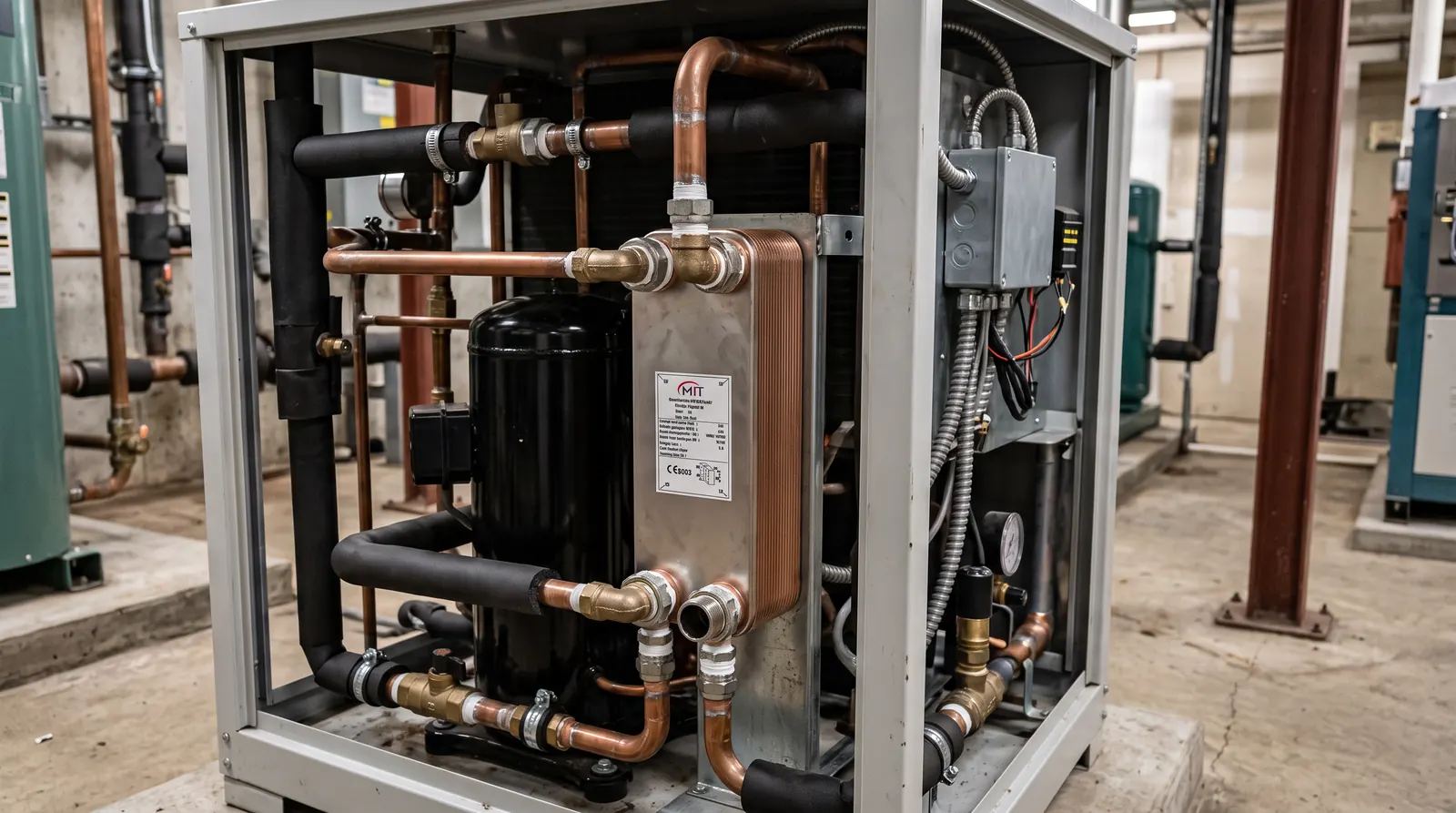

Katalog lehimli eşanjörü soğutma ünitelerinde buharlaştırıcı ve kondansatör, ısıtmada ve ani ısıtıcı olarak gösterir. İki şema aşağıda; yağ soğutma için yağ soğutma sayfası.
- Soğutucu akışkan
- Sıcak gidiş
- Soğuk su, dönüş
Katalogdaki diğer şemalar (s. 17–18): absorbeli soğutma, ekonomizer, etilen glikol soğutucu, yardımcı soğutucu, soğutucu dönüşlü devre, hava kurutmalı soğutucu, sıcak döngülü kurutulmuş devre, elektro banyo, kaynatıcıyla ve buhar ısıtıcısıyla sıcak su, ayırıcı ısıtma (sabit sıcaklık havuzu).
Belgeler
| Belge | Veren kuruluş, numara, kapsam | Tarih | Dosya |
|---|---|---|---|
| PED 2014/68/AB Modül A2 sertifikası | Insperla, onaylanmış kuruluş 3075; PED-3075-2600234. Lehimli ısı eşanjörü: PS 30 bar, hacim 1,7–33 L ve PS 45 bar, hacim 1,2–22 L; −196/+225 °C. Model adı geçmez | Geçerlilik 07.05.2027 | Sertifikayı indir (PDF, 83 KB) |
| ISO 9001:2015 | IQR, QMS-018300; kapsamda lehimli eşanjör üretimi | Geçerlilik 24.09.2027 | Belgeyi indir (PDF, 543 KB) |
| Ürün kataloğu | Ekin Endüstriyel, V1.0; 32 sayfa | 01-2019 | Kataloğu indir (PDF, 4,4 MB) |
| Kullanım kılavuzu | Ekin Endüstriyel; model kodu, montaj, temizlik, donma; 16 sayfa | 2020 | Kılavuzu indir (PDF, 3,1 MB) |
MB-01–MB-12 için yayımlanmış RoHS uygunluk sertifikasının geçerliliği 14.04.2026'da sona erdiği için listelenmez.
Sık sorulanlar
Hangi soğutucu akışkanla kullanılır?
Uygunluk modele ve lehim malzemesine göre değişir ve proje bazında teyit edilir (ekinendustriyel.com ürün sayfası). Teklif formunda akışkanı yazın.
Amonyakla kullanılır mı?
Bakır lehimli tip amonyak (NH3) için uygun değildir; nikel lehimli tip önerilir (ekinendustriyel.com ürün sayfası).
Plaka ekleyerek kapasite artırılır mı?
Hayır. Lehimli eşanjör sökülemez, plaka sayısı üretimde belirlenir. Plaka eklenip çıkarılabilen eşanjör gerekiyorsa contalı plakalı eşanjör kullanılır.
Çalışma ve test basıncı nedir?
Standart modeller 30 bar en yüksek çalışma ve 45 bar hidrostatik test basıncına göre tasarlanır (ana site). PED sertifikası 30 bar ve 45 bar sınıflarını kapsar. Katalogun model sayfalarında MB-05–MB-09 için B tipi 45 bar, test 67,5 bar yazar.
Garanti süresi ne kadar?
Kullanım kılavuzu kurulum tarihinden itibaren 12 ay, yalnız üretim ve malzeme hataları için garanti yazar; yorulma yüklemesi kapsam dışıdır (s. 1). Ekin Endüstriyel genel satış şartları ise malzeme ve imalat hatalarına karşı teslimle başlayan 2 yıl garanti yazar (madde 4). Süreyi siparişte yazılı teyit edin.
Nasıl temizlenir?
Sökülmeden, temizlik sıvısı dolaştırılarak (CIP): %5 fosforik asit, sık temizlikte %5 oksalik asit, normal debinin en az 1,5 katı (kılavuz s. 4). Adımlar montaj ve temizlik sayfasında.
Teklif iste
Yıldızlı alanlar zorunlu. Model seçimi için ısı yükü, akışkanlar, giriş ve çıkış sıcaklıkları ve çalışma basıncı gerekir (ekinendustriyel.com ürün sayfası).
Satış şartları
- Mekanik montaj ve devreye alma teklife dahil değildir.
- Fiyatlara KDV dahil değildir.
- Ürün seçiminin sorumluluğu sistem tasarımcısı ve kullanıcıdadır.
Kaynak: Ekin Endüstriyel genel satış şartları, madde 3, 14 ve 23. Garanti için sık sorulanlara bakın.
